甘油癸二酸聚合物（PGS）的特性与应用解析 从癸二酸到生物医用材料

引言

甘油癸二酸聚合物（Poly(glycerol sebacate)，简称PGS）是一种备受关注的生物可降解弹性体，其独特的性能源于甘油和癸二酸两种单体的巧妙组合。其中，癸二酸（sebacic acid）作为关键单体，不仅来源可持续，还赋予了PGS优异的柔韧性和降解特性。本文将从癸二酸的角度出发，系统解析PGS的化学结构、物理化学特性、生物性能及其在组织工程和药物递送等领域的应用前景。

1. 癸二酸：PGS的核心构建单元

癸二酸（HOOC-(CH₂)₈-COOH）是一种十碳二元羧酸，天然存在于蓖麻油中，可通过蓖麻油裂解或化学合成获得。其长链亚甲基结构（八个亚甲基）为聚合物提供了显著的疏水性和柔顺性。与甘油（丙三醇）进行缩聚反应时，癸二酸的羧基与甘油的羟基形成酯键，生成三维交联网络。通过调节甘油与癸二酸的比例、反应温度和时间，可以精确控制PGS的交联密度、力学性能和降解速率。癸二酸的長碳链还降低了聚合物的玻璃化转变温度（Tg），使其在室温下呈现橡胶态弹性，这是PGS区别于其他聚酯（如PLGA、PCL）的关键特征。

2. PGS的主要特性

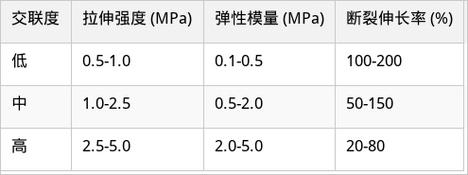

2.1 力学性能

PGS具有可调的弹性模量（0.05-1.5 MPa）和良好的断裂伸长率（>100%），类似于软组织的力学行为。这种弹性主要来源于癸二酸长链提供的分子链柔性及交联网络的有效能量耗散。

2.2 降解行为

PGS通过酯键水解降解，最终产物为甘油和癸二酸，二者均为人体内源或安全代谢物。癸二酸的释放遵循表面侵蚀与本体侵蚀结合的模式，降解速率可通过交联度调控，从数周至数月不等。

2.3 生物相容性

大量体外和体内研究证实PGS无明显细胞毒性、无致敏性，且能支持多种细胞（如心肌细胞、成纤维细胞、神经元）的粘附、增殖和分化。癸二酸作为代谢中间体，可参与三羧酸循环，进一步增强了材料的生物安全性。

2.4 热性能与加工性

PGS的Tg约为-40°C至-20°C，赋予其在体温下高弹性。它可溶于极性有机溶剂（如四氢呋喃、乙醇），便于通过浇注、静电纺丝、3D打印等方式加工成多孔支架、薄膜或微球。

3. 基于癸二酸的典型应用

3.1 软组织工程

PGS在心肌补片、血管移植物、神经导管和皮肤敷料中表现突出。其弹性匹配心脏跳动、血管搏动等动态力学环境，而癸二酸的降解产物可被周围组织安全吸收。

3.2 药物递送系统

利用PGS的疏水性和可控降解，可包载疏水药物（如紫杉醇、地塞米松）形成微球或涂层，实现长效缓释。癸二酸的酯键水解速率决定药物释放曲线。

3.3 组织粘合剂与密封剂

改性PGS（如引入丙烯酸酯基团）可作为光固化生物粘合剂，用于伤口闭合和渗漏封堵，其降解产物癸二酸有助于维持局部弱酸性环境，抑制细菌生长。

3.4 可吸收植入器械

PGS用于制作临时性植入物，如防粘连膜、疝修补网片等。癸二酸的长碳链使材料在植入初期保持强度，后期逐步降解避免二次手术。

4. 癸二酸对PGS性能的调控作用

癸二酸与甘油的比例（通常为1:1至1:2）直接决定交联密度：

- 高癸二酸比例：更长的链段和更低的交联度 → 更柔软、降解更快。
- 高甘油比例：更多羟基参与交联 → 更硬、降解更慢。
癸二酸的纯度影响聚合反应效率，其长链结构抑制了结晶，使PGS保持无定形态，有利于均匀降解。

5. 挑战与展望

尽管PGS优势显著，但其降解过程中可能产生酸性副产物（癸二酸），在体内大量植入时或引发局部炎症。未来研究应聚焦于：

• 优化癸二酸来源（如生物基癸二酸）降低生产成本；
• 共聚改性（如引入聚乙二醇、羟基磷灰石）调控亲疏水性和力学强度；
• 开发基于癸二酸的PGS复合材料，拓展在骨再生、可穿戴电子等新兴领域的应用。

结论

甘油癸二酸聚合物（PGS）以癸二酸为关键组分，兼具弹性、生物可降解性和优异生物相容性，是组织工程和药物递送的理想候选材料。癸二酸的碳链长度和反应活性赋予了PGS独特的性能可调性，未来通过分子设计与复合改性，PGS有望在再生医学中发挥更大价值。
